Hệ thống xử lý nước thải lắp sẵn đang trở thành giải pháp phù hợp cho nhiều nhà hàng, quán ăn, phòng khám, cơ sở sản xuất, nhà xưởng và các công trình có lưu lượng nước thải nhỏ đến vừa. So với hệ thống xử lý nước thải xây dựng truyền thống, hệ thống lắp sẵn có ưu điểm nổi bật về thời gian thi công, khả năng bố trí linh hoạt, chi phí đầu tư và đặc biệt là khả năng vận hành tự động hoàn toàn.
Vận hành tự động giúp hệ thống xử lý nước thải hoạt động ổn định mà không cần người vận hành phải thường xuyên đóng mở thiết bị bằng tay. Máy bơm, máy thổi khí, bơm định lượng hóa chất, hệ thống cấp khí và các thiết bị liên quan có thể được điều khiển theo phao mức nước, timer, cảm biến hoặc tủ điều khiển tự động.
Đối với các hệ thống xử lý nước thải lắp sẵn có công suất nhỏ, việc thiết kế tự động hóa không nhất thiết phải sử dụng PLC hoặc hệ thống điều khiển phức tạp. Một tủ điện điều khiển phù hợp với công suất thực tế, kết hợp timer, phao điện, contactor, relay bảo vệ và các thiết bị đóng cắt là có thể đáp ứng tốt nhu cầu vận hành.
Hệ thống xử lý nước thải lắp sẵn là gì?

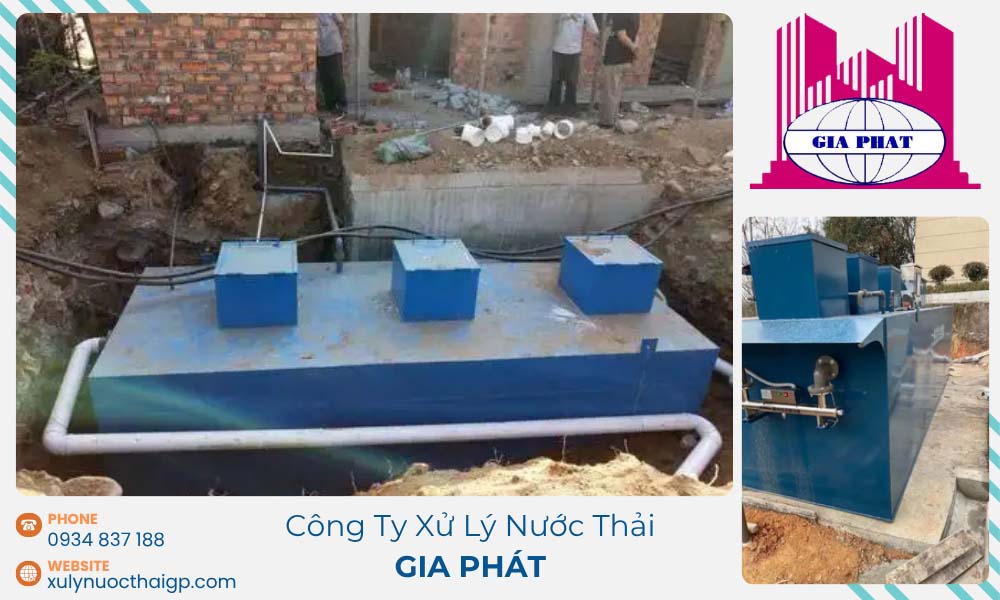

Hệ thống xử lý nước thải lắp sẵn là hệ thống được chế tạo trước tại xưởng hoặc gia công theo mô-đun, sau đó vận chuyển đến công trình để lắp đặt và đấu nối. Bể xử lý có thể sử dụng vật liệu PP, composite FRP hoặc các loại bồn nhựa chuyên dụng tùy theo công suất và đặc tính nước thải.
Một hệ thống xử lý nước thải lắp sẵn thường bao gồm các công đoạn như bể điều hòa, bể thiếu khí, bể sinh học hiếu khí, bể lắng, bể khử trùng và các thiết bị phụ trợ.
Tùy đặc tính nước thải, công nghệ có thể được lựa chọn theo hướng MBBR, AO, A2O, hóa lý kết hợp sinh học hoặc MBR. Với các hệ thống quy mô nhỏ, ưu tiên thường là thiết kế đơn giản, dễ vận hành, dễ bảo trì và hạn chế các thiết bị không cần thiết.
Điểm quan trọng của hệ thống lắp sẵn không chỉ nằm ở kết cấu bể mà còn ở giải pháp điều khiển tự động. Nếu thiết bị được bố trí hợp lý ngay từ đầu, người sử dụng có thể vận hành hệ thống với thao tác rất đơn giản.
Vận hành tự động hoàn toàn có ý nghĩa gì?
Vận hành tự động hoàn toàn của hệ thống xử lý nước thải lắp sẵn có thể hiểu là các thiết bị chính được điều khiển theo chế độ cài đặt mà không cần người sử dụng liên tục thao tác thủ công.
Ví dụ, khi nước thải trong bể điều hòa đạt mức nhất định, phao mức có thể kích hoạt bơm nước thải để chuyển nước sang công đoạn xử lý tiếp theo. Khi mực nước xuống thấp, bơm tự động dừng để tránh tình trạng chạy khô.
Máy thổi khí có thể được cài đặt hoạt động theo timer hoặc hoạt động liên tục tùy theo yêu cầu công nghệ. Bơm định lượng hóa chất có thể được điều khiển theo thời gian hoặc tín hiệu từ thiết bị liên quan.
Nhờ đó, người sử dụng không cần phải liên tục kiểm tra và bật tắt từng thiết bị trong ngày.
Tuy nhiên, “tự động hoàn toàn” không có nghĩa là hệ thống không cần kiểm tra. Người vận hành vẫn cần kiểm tra định kỳ máy bơm, máy thổi khí, đường ống, tủ điện, lượng hóa chất, bùn và chất lượng nước sau xử lý.
Các thiết bị giúp hệ thống xử lý nước thải hoạt động tự động
Để hệ thống xử lý nước thải lắp sẵn có thể vận hành tự động ổn định, các thiết bị điều khiển cần được lựa chọn phù hợp với quy mô thực tế.
Tủ điện điều khiển
Tủ điện là trung tâm điều khiển của toàn bộ hệ thống. Tùy công suất, tủ có thể điều khiển máy bơm nước thải, máy thổi khí, bơm định lượng, bơm tuần hoàn và các thiết bị khác.
Tủ điện nên có đầy đủ các chức năng bảo vệ cơ bản như aptomat, contactor, relay nhiệt, relay trung gian và công tắc chuyển đổi Auto/Manual.
Chế độ Auto được sử dụng khi hệ thống vận hành bình thường. Chế độ Manual giúp kỹ thuật viên chủ động chạy từng thiết bị trong quá trình kiểm tra, bảo trì hoặc xử lý sự cố.
Phao điện và cảm biến mức
Phao điện là thiết bị rất hữu ích đối với hệ thống xử lý nước thải quy mô nhỏ. Phao có thể dùng để kiểm soát mực nước trong bể điều hòa, bể chứa hoặc bể trung gian.
Khi nước đạt mức cao, phao gửi tín hiệu để bơm hoạt động. Khi nước xuống mức thấp, bơm tự động dừng.
Việc sử dụng phao giúp hạn chế tình trạng bơm chạy khô, đồng thời giảm nguy cơ bơm hoạt động liên tục khi không có đủ nước.
Đối với một số hệ thống, có thể bố trí hai mức phao nhằm tăng độ an toàn: một phao điều khiển mức vận hành và một phao bảo vệ chống tràn hoặc chống chạy khô.
Timer điều khiển
Timer được sử dụng phổ biến trong hệ thống xử lý nước thải lắp sẵn vì cấu tạo đơn giản, chi phí thấp và dễ cài đặt.
Timer có thể điều khiển thời gian hoạt động của máy thổi khí, bơm tuần hoàn hoặc bơm định lượng hóa chất.
Đặc biệt đối với các hệ thống nhỏ dưới khoảng 10 m³/ngày, nếu yêu cầu công nghệ không quá phức tạp thì việc sử dụng timer kết hợp phao và tủ điện có thể đáp ứng tốt mà không nhất thiết phải đầu tư PLC.
Máy thổi khí
Máy thổi khí cung cấp oxy cho bể sinh học hiếu khí. Trong công nghệ MBBR, lượng khí cung cấp cần được duy trì phù hợp để vi sinh vật phát triển và giá thể chuyển động ổn định.
Tùy thiết kế, máy thổi khí có thể hoạt động liên tục hoặc theo chu kỳ. Việc điều khiển bằng timer giúp giảm thời gian chạy máy trong trường hợp tải thực tế thấp hơn công suất thiết kế.
Tuy nhiên, thời gian chạy khí cần được xác định dựa trên đặc tính nước thải và tình trạng vận hành thực tế. Không nên cài đặt timer một cách máy móc vì thiếu khí hoặc dư khí đều có thể ảnh hưởng đến hiệu quả xử lý.
Quy trình vận hành tự động của hệ thống xử lý nước thải
Khi nước thải đi vào hệ thống, nước trước tiên được thu gom và đưa về bể điều hòa. Tại đây, phao mức kiểm soát mực nước và gửi tín hiệu đến tủ điện.
Khi nước đạt mức cài đặt, bơm nước thải sẽ tự động hoạt động để đưa nước sang công đoạn xử lý sinh học.
Tại bể thiếu khí, nước thải được xử lý nhờ quá trình khử nitrat. Sau đó, nước được chuyển sang bể hiếu khí để thực hiện quá trình oxy hóa chất hữu cơ và nitrification.
Máy thổi khí cung cấp oxy cho bể hiếu khí theo chế độ được cài đặt. Nếu hệ thống sử dụng giá thể MBBR, khí đồng thời giúp giá thể chuyển động và tăng khả năng tiếp xúc giữa nước thải, vi sinh vật và oxy.
Sau công đoạn sinh học, nước được đưa sang bể lắng để tách bùn. Nước trong tiếp tục chảy sang bể khử trùng trước khi xả ra môi trường hoặc đấu nối vào hệ thống tiếp nhận theo yêu cầu.
Toàn bộ quá trình này có thể được điều khiển tự động thông qua tủ điện, timer và phao mức.
Ưu điểm của vận hành hệ thống XLNT tự động hoàn toàn
Ưu điểm lớn nhất của tự động hóa là giảm sự phụ thuộc vào người vận hành. Đây là yếu tố đặc biệt quan trọng đối với nhà hàng, quán ăn, phòng khám, văn phòng và các cơ sở sản xuất nhỏ không có nhân sự chuyên trách về môi trường.
Hệ thống tự động cũng giúp giảm nguy cơ quên bật máy thổi khí, quên bơm nước hoặc vận hành thiết bị sai thời gian.
Ngoài ra, việc tự động hóa còn giúp thiết bị hoạt động theo chu kỳ ổn định hơn. Người sử dụng chỉ cần kiểm tra tình trạng hệ thống và thực hiện bảo trì định kỳ.
Đối với hệ thống xử lý nước thải lắp sẵn, tự động hóa còn giúp tăng tính đồng bộ giữa bể xử lý và thiết bị. Khi hệ thống được chế tạo thành mô-đun, phần tủ điện và đường ống có thể được thiết kế đồng bộ ngay từ đầu, giúp giảm thời gian lắp đặt tại công trình.
Có cần sử dụng PLC cho hệ thống xử lý nước thải lắp sẵn không?
Không phải hệ thống xử lý nước thải nào cũng cần PLC.
Đối với hệ thống có công suất nhỏ, số lượng thiết bị ít và quy trình xử lý đơn giản, có thể sử dụng tủ điện điều khiển bằng timer, phao, contactor và relay. Phương án này có ưu điểm là chi phí thấp, dễ sửa chữa và phù hợp với điều kiện vận hành thực tế của nhiều cơ sở nhỏ.
PLC phù hợp hơn với hệ thống có nhiều thiết bị, nhiều chế độ vận hành, yêu cầu giám sát tập trung hoặc cần kết nối với hệ thống điều khiển và cảnh báo.
Do đó, khi thiết kế hệ thống xử lý nước thải lắp sẵn, cần căn cứ vào công suất, công nghệ, số lượng thiết bị và yêu cầu của chủ đầu tư để lựa chọn mức độ tự động hóa phù hợp.
Không nên tự động hóa quá mức đối với một hệ thống nhỏ nếu điều đó làm tăng đáng kể chi phí đầu tư và gây khó khăn cho việc sửa chữa sau này.
Những lưu ý khi thiết kế hệ thống xử lý nước thải tự động
Để hệ thống hoạt động ổn định, thiết kế tự động hóa phải đi cùng với thiết kế công nghệ.
Trước hết cần xác định chính xác lưu lượng nước thải và chế độ phát sinh nước thải. Một hệ thống có công suất thiết kế 5 m³/ngày nhưng thực tế chỉ phát sinh 1–2 m³/ngày sẽ có chế độ vận hành khác với hệ thống luôn hoạt động đủ tải.
Tiếp theo cần lựa chọn máy bơm, máy thổi khí và bơm định lượng phù hợp. Công suất thiết bị quá lớn có thể gây lãng phí điện năng và làm hệ thống hoạt động không ổn định.
Tủ điện cần bố trí thiết bị bảo vệ đầy đủ và có khả năng chuyển đổi giữa Auto và Manual. Các thiết bị tiếp xúc với nước hoặc đặt trong môi trường ẩm cần có giải pháp bảo vệ phù hợp.
Phao và cảm biến mức cũng cần được bố trí đúng vị trí. Đối với bể điều hòa, nên tính toán các mức báo động, mức chạy và mức dừng để hạn chế hiện tượng bơm chạy khô hoặc nước tràn bể.
Bảo trì hệ thống xử lý nước thải tự động
Mặc dù hệ thống được thiết kế tự động, bảo trì vẫn là yêu cầu bắt buộc để duy trì hiệu quả xử lý.
Máy bơm cần được kiểm tra định kỳ để phát hiện tình trạng nghẹt rác, giảm lưu lượng hoặc bất thường về dòng điện. Máy thổi khí cần kiểm tra tiếng ồn, nhiệt độ, dầu bôi trơn và tình trạng đường ống khí.
Đường ống khí và đĩa phân phối khí cũng cần được kiểm tra vì cặn bám có thể làm giảm lượng khí cấp vào bể sinh học.
Đối với hệ thống sử dụng hóa chất, cần kiểm tra bồn chứa, bơm định lượng và đường ống châm hóa chất. Hóa chất phải được bổ sung kịp thời để tránh tình trạng hệ thống tự động nhưng không có hóa chất để hoạt động.
Bên cạnh đó, người sử dụng nên theo dõi các chỉ tiêu cơ bản như pH, COD, BOD, TSS, amoni và các thông số khác tùy theo yêu cầu của hệ thống và quy chuẩn áp dụng.
Khi nào nên sử dụng hệ thống xử lý nước thải lắp sẵn?
Hệ thống xử lý nước thải lắp sẵn phù hợp với những công trình có diện tích hạn chế, cần triển khai nhanh hoặc không thuận tiện xây dựng bể bê tông truyền thống.
Giải pháp này đặc biệt phù hợp với nhà hàng, quán ăn, phòng khám, phòng nha khoa, cơ sở dịch vụ, nhà xưởng nhỏ và các cơ sở có lưu lượng nước thải khoảng vài m³/ngày đến hàng chục m³/ngày.
Tùy trường hợp, bể có thể được chế tạo bằng PP hoặc composite FRP. Hệ thống có thể đặt nổi, đặt âm hoặc bố trí trong khu vực kỹ thuật tùy điều kiện mặt bằng.
Một ưu điểm khác là hệ thống có thể mở rộng hoặc thay đổi thiết bị khi nhu cầu xử lý tăng lên.
Giải pháp vận hành tự động phù hợp cho hệ thống xử lý nước thải nhỏ
Đối với các hệ thống xử lý nước thải lắp sẵn quy mô nhỏ, một cấu hình điều khiển thực tế có thể bao gồm tủ điện, aptomat, contactor, relay nhiệt, timer, phao mức và công tắc Auto/Manual.
Cách thiết kế này vừa đảm bảo hệ thống có khả năng vận hành tự động, vừa giữ cho cấu tạo đơn giản và dễ sửa chữa.
Đối với những công trình không có nhân viên kỹ thuật chuyên trách, đây thường là giải pháp dễ sử dụng hơn so với hệ thống điều khiển quá phức tạp.
Mục tiêu của tự động hóa không phải là đưa càng nhiều thiết bị điều khiển vào hệ thống càng tốt, mà là tự động đúng mức, dễ vận hành, dễ bảo trì và phù hợp với chi phí đầu tư của chủ đầu tư.
Dịch vụ vận hành hệ thống xử lý nước thải tại TPHCM
Vận hành tự động hoàn toàn của hệ thống xử lý nước thải lắp sẵn giúp giảm nhân công vận hành, hạn chế thao tác thủ công và duy trì hoạt động ổn định cho toàn bộ hệ thống xử lý nước thải.
Đối với hệ thống nhỏ, có thể xây dựng giải pháp tự động hóa bằng tủ điện, timer, phao mức, contactor và các thiết bị bảo vệ mà không nhất thiết phải sử dụng PLC. Đối với hệ thống phức tạp hơn, có thể nâng cấp lên PLC, cảm biến và hệ thống giám sát tập trung.
Quan trọng nhất là giải pháp tự động hóa phải được thiết kế đồng bộ với công nghệ xử lý nước thải. Khi lựa chọn đúng công suất thiết bị, bố trí phao và đường ống hợp lý, cài đặt thời gian vận hành phù hợp và thực hiện bảo trì định kỳ, hệ thống xử lý nước thải lắp sẵn có thể hoạt động ổn định, tiết kiệm nhân công và thuận tiện cho chủ đầu tư trong quá trình sử dụng lâu dài.
